— MotherBoard —

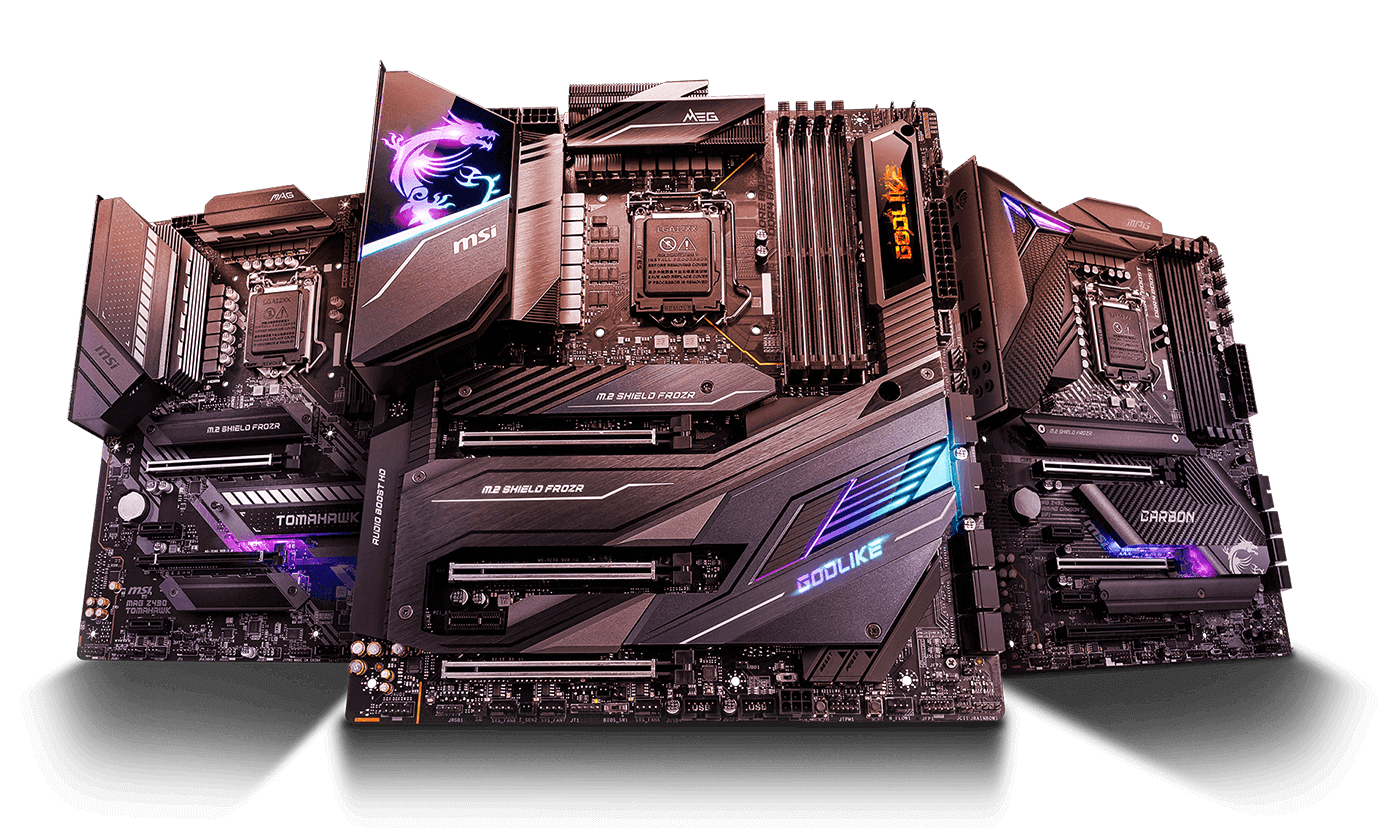

La placa madre (motherboard o mainboard en inglés), es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora. Es una parte fundamental para montar cualquier computadora personal de escritorio o portátil o algún dispositivo. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro de conexión entre el microprocesador (CPU), la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos. Las diferentes líneas de nuestra placa base que parecen cables son las conexiones del circuito impreso (PCB) que hay en la placa.

Tipos y Tamaños

Los Tipos de placas Madre mas comunes son: AT, ATX, LPX, BTX, Micro ATX y Mini ITX

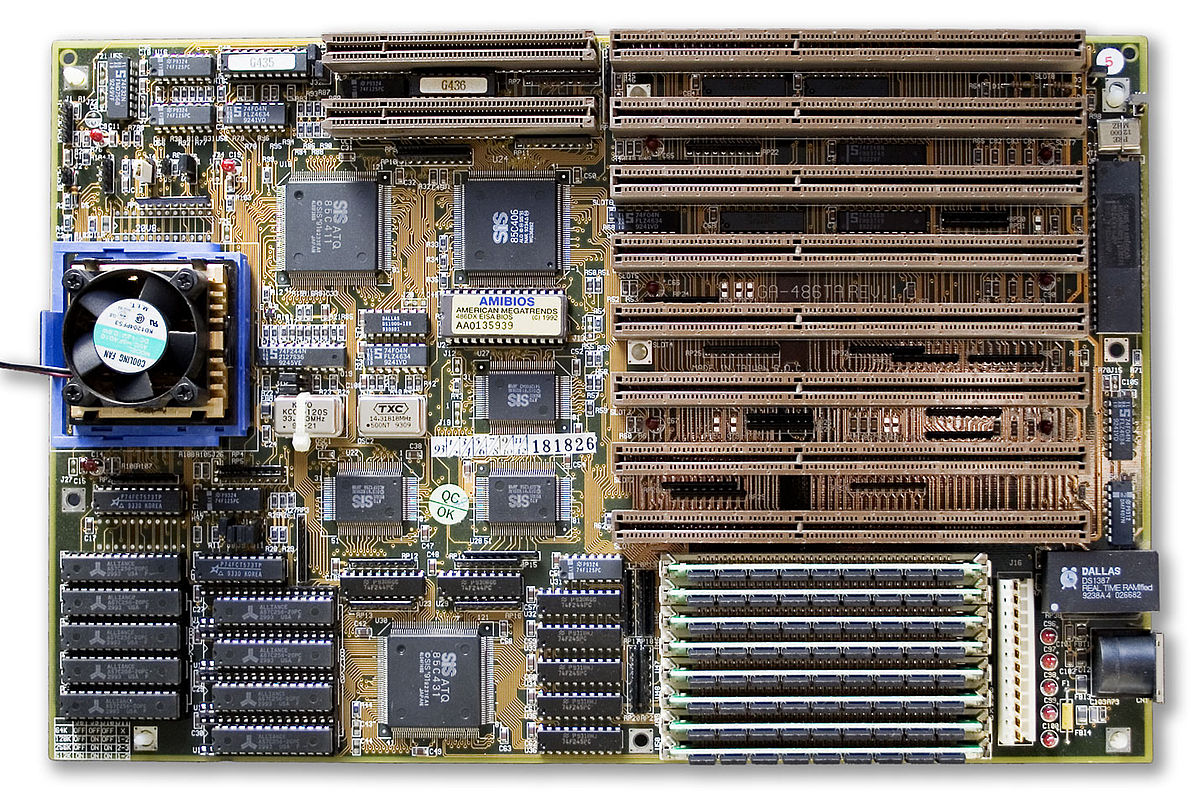

Una placa base AT tiene unas dimensiones del orden de unos cien milímetros, lo suficientemente grande como para que no pueda caber en mini escritorios, estas dimensiones dificultan la instalación de las nuevas unidades. Producida a mediados de los 80, esta placa base duró un buen tiempo desde el Pentium p5 hasta los tiempos en que se comenzó a usar el Pentium 2.

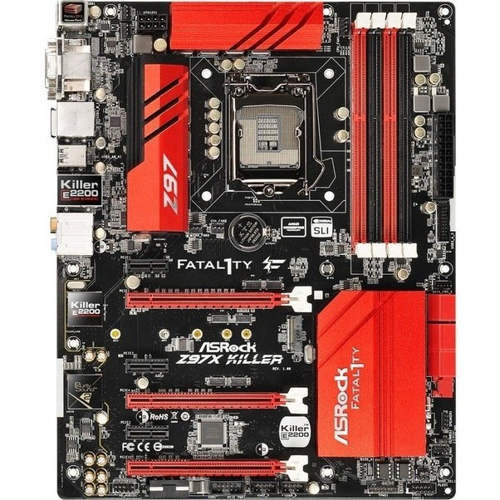

Popularmente conocidas como ATX, son las placas base producidas por Intel a mediados de los 90 como una mejora de las placas madre que funcionaban anteriormente, como AT. Este tipo de placas madre se diferencian de sus homólogos AT en la forma en que estas placas permiten el intercambio de las partes conectadas. Además, las dimensiones de esta placa base son más pequeñas que las de la placa base AT y, por lo tanto, también se permite el lugar adecuado para las bahías de unidades. Su tamaño es de 305 mm × 244 mm.

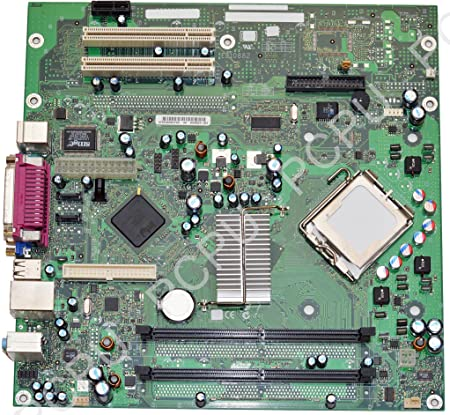

Las placas base de extensión de perfil bajo, más conocidas como placas madre LPX, se crearon después de las AT en los años 90. La principal diferencia entre estas placas y las anteriores es que los puertos de entrada y salida de estas están presentes en la parte posterior del sistema. Este concepto demostró ser beneficioso y también fue adoptado por los modelos AT en sus versiones más nuevas.

El diseño BTX proporciona un camino más recto del flujo de aire con menos dificultades, lo que se traduce en mejores capacidades generales de enfriamiento. En lugar de un ventilador de refrigeración dedicado, se monta un gran ventilador de caja de 12 cm, que extrae su aire directamente del exterior del PCy luego enfría la CPU a través de un conducto de aire. Otra característica de BTX es el montaje vertical de la placa base en el lado izquierdo. Este tipo de característica hace que el disipador de calor de la tarjeta gráfica o el ventilador estén orientados hacia arriba, en lugar de en la dirección de la tarjeta de expansión adyacente.

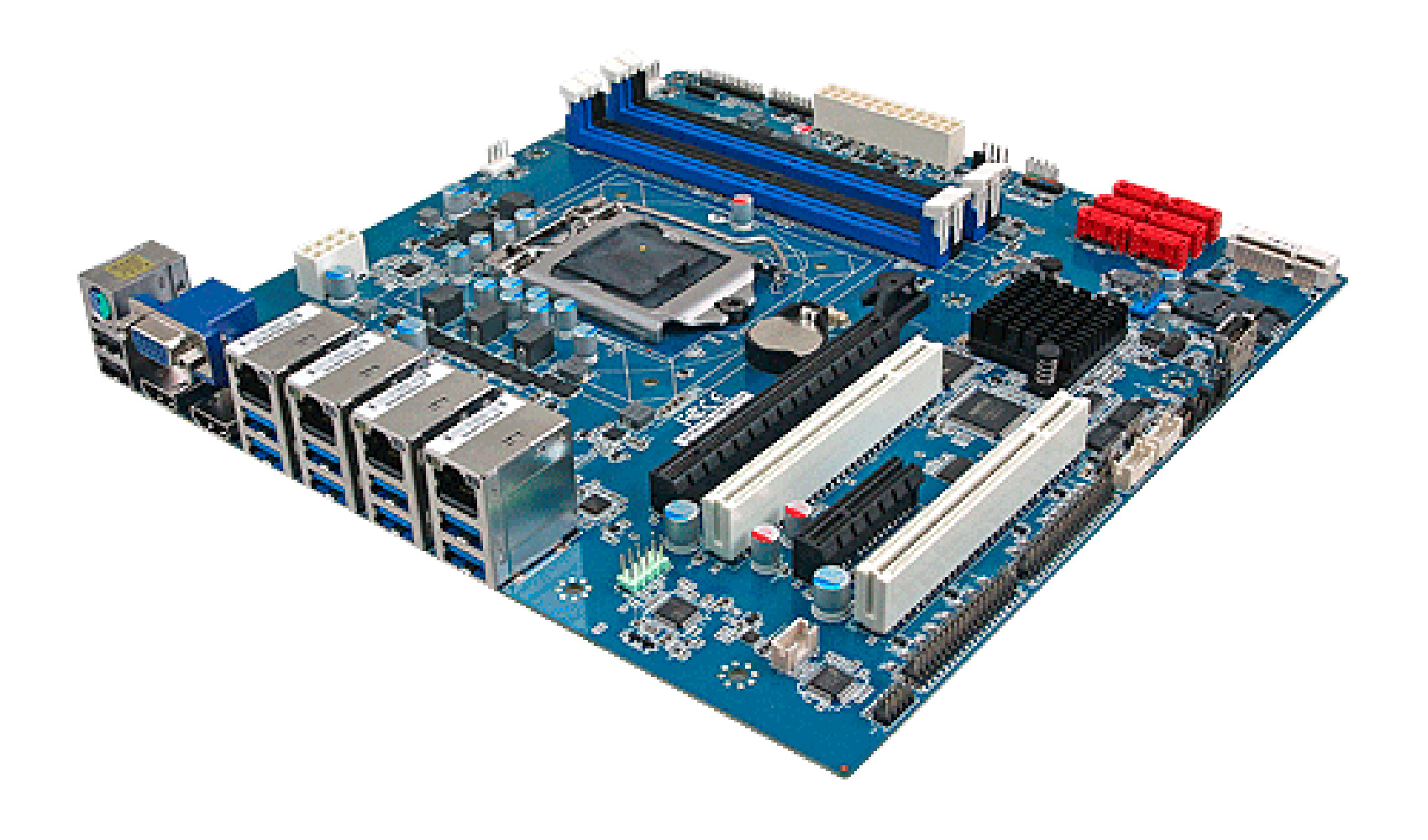

MicroATX es un tipo de factor de forma para placas base de PC pequeño y estándar. El tamaño máximo de una placa MicroATX es de 244 mm × 244 mm, mientras que el estándar ATX es un 25% más grande con unas dimensiones de 305 mm × 244 mm. Las placas base MicroATX disponibles actualmente son compatibles con procesadores de Intel o de AMD, pero por ahora no existe ninguna para cualquier otra arquitectura que no sea x86 o x86-64.

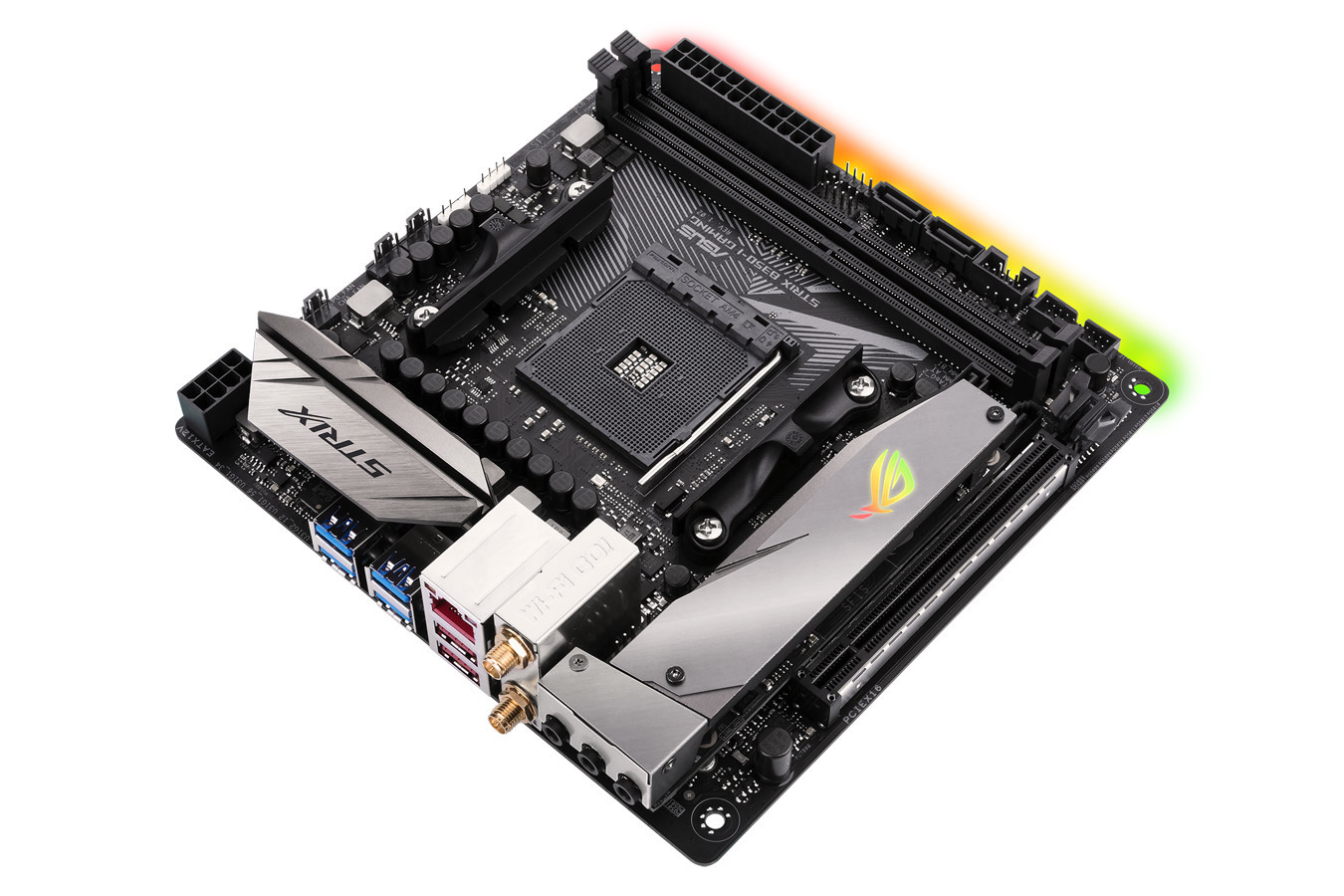

Mini-ITX es un factor de forma de placa base de baja potencia de 17 × 17 cm Se utilizan principalmente en sistemas informáticos de factor de forma pequeño (SFF). Las placas Mini-ITX también se pueden enfriar fácilmente debido a su arquitectura de bajo consumo de energía. Dicha arquitectura los hace ampliamente útiles para sistemas de PC de cine en casa o sistemas donde el ruido puede disminuir la calidad o el valor de la experiencia cinematográfica.

— Chipset —

El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de puertos PCI, AGP, USB. El chipset esta compuesto por 2 microprocesadores : El North Bridge o MCH (Memory Controller Hub) (puente norte) y El South Bridge o ICH (Input output Controller Hub) (puente sur) .

El lado norte se encarga de controlar los dispositivos de almacenamiento y demás periféricos que tienen dentro del CPU una velocidad de transferencia de datos menor. El lado sur se encarga de los dispositivos como la comunicación con las tarjetas de expansión y demás chips que requieren una mayor velocidad de transferencia de datos.

— Zócalos —

El zócalo (socket) de CPU es un receptáculo que encastra el microprocesador y lo conecta con el resto de componentes a través del bus frontal de la placa base. Si la placa base dispone de un único zócalo para microprocesador, se denomina monoprocesador. En cambio, si dispone de dos o más zócalos, se denomina placa multiprocesador.

Las placas bases constan de ranuras (slots) de memoria de acceso aleatorio, su número es de 2 a 8 ranuras en una misma placa base común. En ellas se insertan dichas memorias del tipo conveniente dependiendo de la velocidad, capacidad y fabricante requeridos según la compatibilidad de cada placa base y la CPU.

Los zócalos de expansión son ranuras dentro de un ordenador o computadora diseñada para contener tarjetas de expansión y conectarlas al bus del sistema (Bus de datos). La mayoría de los equipos informáticos personales tiene entre 3 y 8 zócalos de expansión (en inglés, slots). Los zócalos ofrecen un medio para añadir características nuevas o mejoradas al sistema, así como también memoria. Tipos de ranuras: ISA 8 (XT), ISA 16 (AT), MCA, EISA, VESA, PCI, AMRS, CNR, AGP, PCIe

— Puertos de Conexión —

Son herramientas de comunicación que permiten manejar e intercambiar datos entre un computador (generalmente están integrados a la tarjeta madre) y sus diferentes periféricos, o entre dos computadores. Suelen ser: PUERTO SERIAL-PUERTO COM, PUERTO PS/2, PUERTO USB, PUERTO PARALELO, CONECTOR DB9, CONECTOR DB25, PUERTO VGA, CONECTOR JACK 3.5 MM, PUERTO RJ 45, PUERTO HDMI, PUERTO DVI-I (Estos 2 últimos encontrados en placas madre mas recientes).

— Bios —

BIOS son las siglas de Basic Input Output System. Es un pequeño programa que está preinstalado en los sistemas informáticos basados en Windows. Se utiliza para poner en marcha las computadoras. Cabe mencionar que es el primer programa que se instala en computadoras con Windows incluso antes que el sistema operativo.

El BIOS es responsable de cargar el hardware básico de la computadora y arrancar el sistema operativo. El BIOS contiene varias instrucciones para cargar el hardware. También realiza una prueba que ayuda a verificar si la computadora cumple con todos los requisitos básicos para el arranque. Esta prueba se denomina autoprueba de encendido o simplemente POST. La computadora comienza a emitir un pitido si la prueba POST no indica que hay algún problema dentro de la computadora.

Funciones Principales

POST: antes de cargar el sistema operativo, pruebe el hardware de la computadora y asegúrese de que no haya errores.

Bootstrap Loader: busca el sistema operativo. Si se encuentra un sistema operativo compatible, el BIOS le dará el control.

Controlador BIOS: controlador de bajo nivel, puede proporcionar a la computadora el control de funcionamiento básico del hardware de la computadora.

Configuración de BIOS o programa de configuración de CMOS: un programa de configuración que le permite configurar los ajustes de hardware, incluidos los ajustes del sistema, como las contraseñas de la computadora, la hora y la fecha.

Consejo sobre el cambio o actualización de una mother y el porqué de ese consejo

Antes del cambio, debera verificarse si su nueva placa es compatible con el resto del hardware.
